Strona główna Lipiec 2019 Analiza wytrzymałości zmęczeniowej wału prasy mimośrodowej *

Analiza wytrzymałości zmęczeniowej wału prasy mimośrodowej *

Fatigue failure analysis of shaft of eccentric press

Piotr Danielczyk. Jacek Stadnicki   |   02-07-2019

Mechanik nr 07/2019 - Różne

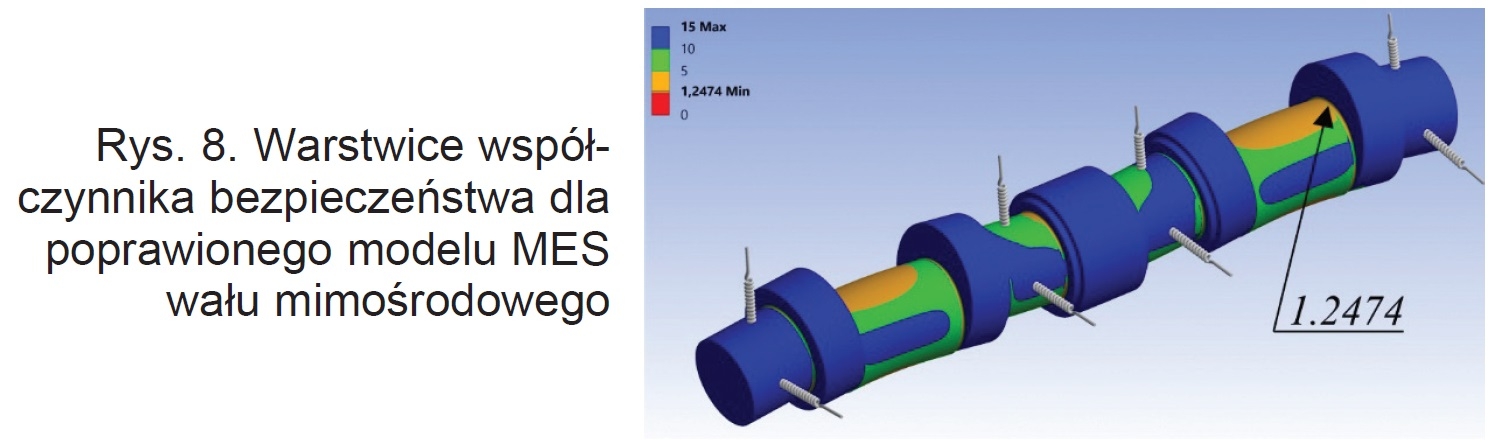

STRESZCZENIE: Przeanalizowano wytrzymałość zmęczeniową wału mimośrodowego prasy do tłoczenia blach karoseryjnych, który uległ awarii spowodowanej złamaniem zmęczeniowym. Wytrzymałość zmęczeniową wału analizowano z pomocą dwóch modeli MES wału. Symulacja z wykorzystaniem modelu uwzględniającego podatność korony prasy podtrzymującej wał dała wyniki zgodne z rzeczywistością i umożliwiła ocenę przyczyny awarii.

SŁOWA KLUCZOWE: wytrzymałość zmęczeniowa, wał mimośrodowy, symulacja MES

ABSTRACT: In the paper the fatigue strength of eccentric shaft of press for car body parts forming, which was broken-down because of fatigue failure, was analyzed. The analysis was performed using two FEM models of the shaft. The simulation of the model taking into account flexibility of the lattice girder supporting the shaft received results enough close to reality and made possible estimation of reason of the failure.

KEYWORDS: fatigue strength, eccentric shaft, FEM simulation



BIBLIOGRAFIA / BIBLIOGRAPHY:

[1] Milea P.P. “Fatigue and corrosion in metals”. Italia: Springer Verlag, 2013.

[2] Niezgodziński M.E., Niezgodziński T. “Wzory, wykresy i tablice do obliczeń wytrzymałościowych”. Warszawa: WNT, 2013.

[3] Shigley J.E., Mitchell L.D. “Mechanical Engineering Design”. New York: McGraw-Hill, 1983.

[4] Danielczyk P., Stadnicki J. „Ocena bezpieczeństwa eksploatacji spawanego rusztu prasy mimośrodowej”. Mechanik. 8–9 (2019) – w druku.

DOI: https://doi.org/10.17814/mechanik.2019.7.60



* Artykuł recenzowany



Pobierz plik / download

Piotr Danielczyk. Jacek Stadnicki: Analiza wytrzymałości zmęczeniowej wału prasy mimośrodowej (Fatigue failure analysis of shaft of eccentric press) (PDF, ~0,8 MB)
