Nowości EMO: Centrum obróbkowe C 650 z palety produktów Performance Line firmy HERMLE

29-09-2017

Podczas targów EMO 2017, firma Hermle AG zaprezentowała obrabiarkę C 650 z palety produktów Performance Line. Dostępne są trzy modele maszyn zaprojektowanych do obróbki 3- i 5-osiowej. Seria Performance Line znajduje się w hierarchii niżej od produktów spod znaku High Performance Line, jednakże jej modele C 12, C 22, C 32, C 42, C 52 oraz C 62 niemal w niczym im nie ustępują. Jedyne różnice można zauważyć w wyposażeniu, cenie i oczywiście nazwie.

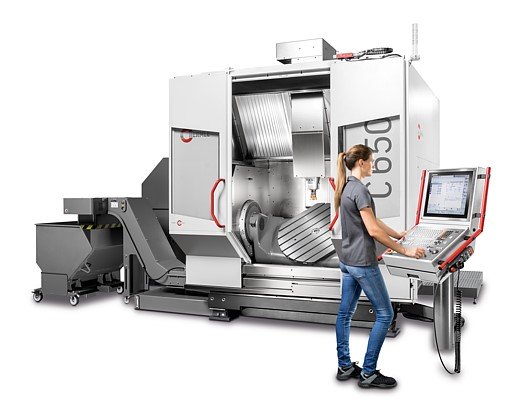

Centrum obróbcze C 650 ze stołem obrotowym wychylnym NC Ø 900 x 750 i sterowaniem TNC 640

Zdj.1. Centrum obróbcze C 650 ze stołem obrotowym wychylnym NC Ø 900 x 750 i sterowaniem TNC 640

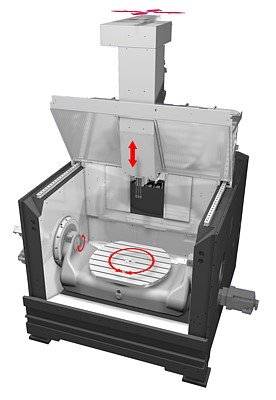

Konstrukcja podstawowa C 650 w zmodyfikowanej wersji bramowej oraz łoże maszyny z kompozytu mineralnego

Zdj.2. Konstrukcja podstawowa C 650 w zmodyfikowanej wersji bramowej oraz łoże maszyny z kompozytu mineralnego



Łoże maszyny C 650 zostało wykonane z odlewu mineralnego w należącej do Hermle, zaawansowanej technologicznie odlewni zlokalizowanej w Zimmern ob Rottweil. Zintegrowany sztywny stół do mocowania umożliwia, w wersji 3-osiowej, obróbkę przedmiotów o masie dochodzącej nawet do 3000 kg (1050 x 900 x 600 mm). Może być więc wykorzystany do produkcji narzędzi, form, a także maszyn. Na stole obrotowym wychylnym w wersji 5-osiowej można obrabiać z najwyższą precyzją przedmioty o maks. masie 1500 kg (Ø 900 x 600 mm).

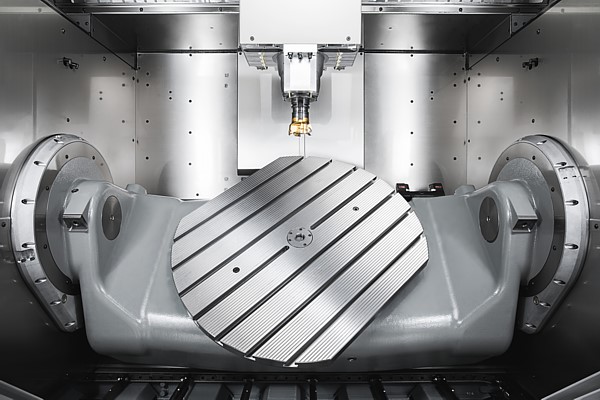

Przestrzeń robocza ze stołem obrotowym wychylnym Ø 900 x 750

Zdj.3. Przestrzeń robocza ze stołem obrotowym wychylnym Ø 900 x 750



Drogi przemieszczania w przestrzeni roboczej w obudowie ze stali nierdzewnej wynoszą 1050 x 900 x 600 mm przy odległości od wrzeciona do stołu 775 mm i otworze drzwiowym 1050 mm. Są to optymalne warunki do prostego i bezpiecznego załadunku żurawiem.

Model C 650 ma zintegrowany magazyn na 42 narzędzia. Opcjonalnie można zamontować dwa magazyny.

Pulpit obsługi w maszynie C 650 łatwo przestawia się na miejsce załadunku narzędzi, dzięki czemu operator może bezpośrednio wprowadzać dane narzędzi do tabeli narzędzi w sterowaniu. Podest o wysokości 200 mm zapewnia operatorowi optymalną, ergonomiczną wysokość roboczą podczas przezbrajania obrabiarki.

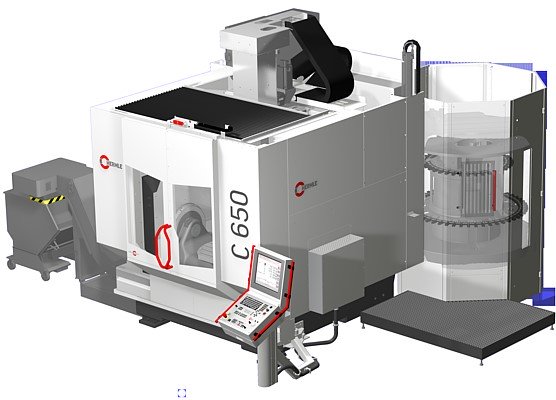

C 650 z magazynem dodatkowym ZM 88k

Zdj.4. C 650 z magazynem dodatkowym ZM 88k



Maszyna C 650 jest wyposażona w sterowanie Heidenhain TNC 640 i oferuje wszystkie funkcje programowania. Pulpit obsługi jest wyposażony w kolorowy ekran dotykowy 19“ w technologii TFT i jest już wykorzystywany we wszystkich maszynach Hermle.

C 650 można wyposażyć w pulpit obsługi z ergonomiczną regulacją. W sterowaniu są zintegrowane i sprawdzone ustawienia Hermle, zapewniające operatorowi optymalne wsparcie przy różnych operacjach frezowania.

C 650 umożliwia zastosowanie różnorodnych rozwiązań informatycznych Hermle, np. HIMS (Hermle Information Monitoring Software), czy też HACS (Hermle Automation Control System).

W razie potrzeby dostępny jest system serwisowo-diagnostyczny WDS, który na bieżąco monitoruje stan maszyny. Umożliwia szybką diagnostykę maszyny oraz określanie niezbędnych czynności konserwacyjnych w zależności od stanu maszyny.



Przegląd najważniejszych parametrów

Droga przemieszczania X-Y-Z 1050-900-600 mm
Przesuw szybki liniowy X-Y-Z 35-35-35 m/min
Przyspieszenie liniowe X-Y-Z 6 m/s2
Prędkość obrotowa 15000/18000 obr./min

Stół obrotowy wychylny Ø 900 x 750 mm
Zakres wychylania +/-115°
Napęd osi C ślimakowy
Prędkość obrotowa w osi C 25 obr./min
Prędkość obrotowa w osi A 25 obr./min
Maksymalne obciążenie stołu 1500 kg

Sztywny stół do mocowania
Powierzchnia mocowania 1250 x 982 mm
Maksymalne obciążenie stołu 3000 kg

Sterowanie TNC 640



Wybór różnych opcji umożliwiających indywidualną i ekonomiczną produkcję poszerza spektrum zastosowań modelu C 650. Maszyna może być wyposażona w magazyny dodatkowe, różne systemy chłodzenia i odprowadzania wiórów, odciągi, systemy kontroli uszkodzenia i pomiaru narzędzi oraz sondy pomiarowe.
