Projektowanie urządzeń logicznych do blokowania i ryglowania osłon *

Design of logical devices that perform guard interlocking and locking function

Marek Dźwiarek | 02-07-2019

Mechanik nr 07/2019 - Różne

STRESZCZENIE: Osłony maszyn są popularnymi środkami bezpieczeństwa. Celem badań było określenie możliwości i ograniczeń w zastosowaniu układów logicznych zapewniających bezpieczeństwo poprzez blokowanie i ryglowanie osłon ruchomych. Szczególną uwagę zwrócono na zapobieganie obchodzeniu osłon. W dalszych pracach przewidziano opracowanie metodyki doboru i projektowania tych urządzeń.

SŁOWA KLUCZOWE: inżynieria środowiska, górnictwo, energetyka, bezpieczeństwo maszyn, osłony, ryglowanie, blokowanie

ABSTRACT: Machine guards are commonly used safety measures. The aim of the research was to determine the possibilities and limitations in the application of logic circuits providing interlocking and locking safety functions associated with guards. Particular attention was paid to the prevention of the defeating of guards. In further works it is planned to develop a methodology for the selection and design of those devices.

KEYWORDS: environmental engineering, mining, energy, safety of machinery, guards, locking, interlocking

Galeria

TABLICA. Klasyfikacja urządzeń blokujących

Rys. 1. Przykład urządzenia logicznego realizującego funkcję blokady przy osłonie

Rys. 2. Zasada działania urządzenia blokującego

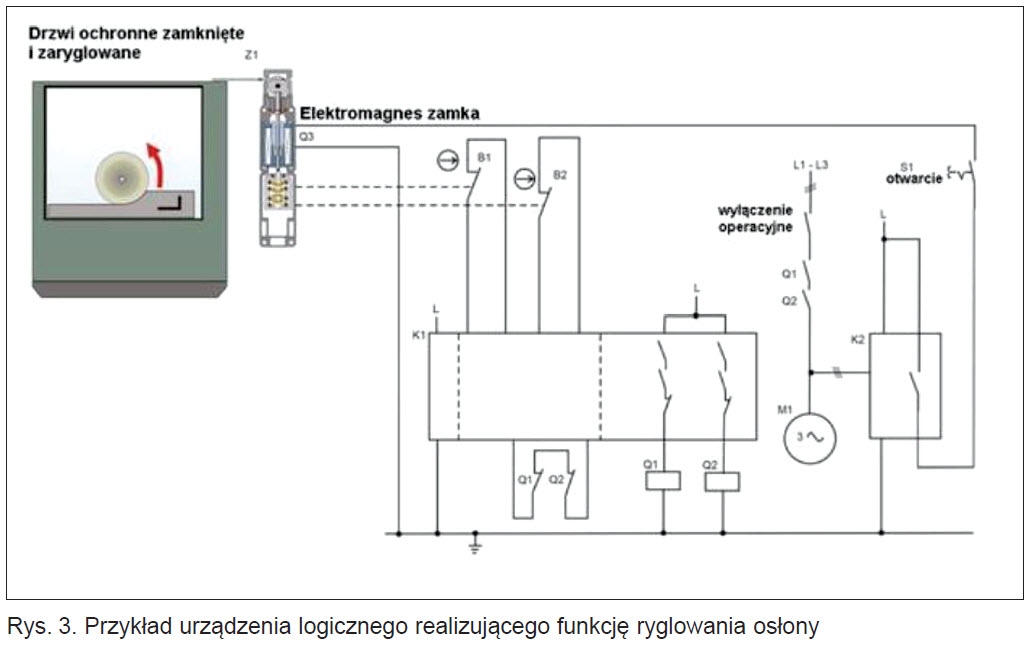

Rys. 3. Przykład urządzenia logicznego realizującego funkcję ryglowania osłony

Rys. 4. Schemat funkcjonalny urządzeń ryglujących
