Drutowe centrum elektroerozyjne AgieCharmilles CUT P 550



Maszynę wyróżnia unikalna konstrukcja bramowa z niezależnymi głowicami, umożliwiającymi cięcie pod dużymi kątami nachylenia drutu (do 45°) na pełnej wysokości Z = 400 mm. Opatentowany korpus z polimerobetonu wraz z nieruchomym stołem roboczym to podstawa stabilności i powtarzalności cięcia detali o masie do 750 kg. Precyzję przemieszczeń gwarantuje pięć liniałów optycznych o rozdzielczości 50 nm, zainstalowanych we wszystkich osiach, a dokładność wymiarową przedmiotów – bezluzowe prowadniki drutu wykonane z diamentu. CUT P 550 to też synonim wydajności. Centrum wyposażono w jedyny taki na świecie cyfrowy generator bezkablowy typu IPG-DPS (Intelligent Power Generator – Direct Power Supply). Brak kabli pozwala na redukcję strat mocy i tym samym na skrócenie całkowitego czasu cięcia oraz uzyskanie chropowatości Ra = 0,08 µm.

Generator eliminuje zjawisko elektrolizy, co wydłuża czas użytkowania narzędzi wykonanych na tej maszynie. Ruchy osi liniowych odbywają się z prędkością do 3 m/min, z równoczesnym pełnym zabezpieczeniem maszyny przed kolizją (system Integrated Collision Protection). Niezawodny i bezobsługowy system nawlekania drutu zapewnia dużą autonomię pracy. Po raz pierwszy obróbka EDM może być w pełni autonomiczna dzięki funkcjom automatycznego zarządzania odpadem (ASM) i automatycznego tworzenia mostków (ASW).

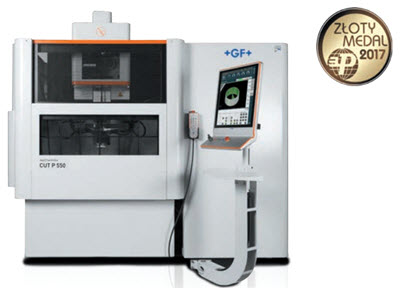

Rys. Drutowe centrum elektroerozyjne AgieCharmilles CUT P 550



ponad 600 dedykowanych pakietów technologii cięcia o 20% większa prędkość cięcia o 20% mniejszy koszt detalu o 20% niższe koszty bieżące o 25% mniejsze zużycie drutu 100% autonomii
