Wielowrzecionowy automat tokarski CNC INDEX MS16C Plus



Automat INDEX MS16C Plus z powodzeniem przejmuje produkcję od automatów wielowrzecionowych sterowanych krzywkami. Zastępuje te szybkie, lecz bardzo pracochłonne w ustawianiu obrabiarki, które dominowały w obróbce detali o geometrii łatwej i średnio złożonej. INDEX MS16C Plus łączy szybkość obrabiarki krzywkowej z elastycznością techniki CNC, a dzięki wyjątkowo kompaktowej konstrukcji wymaga o wiele mniejszej powierzchni posadowienia (1300 mm × 2600 mm). W pełnej konfiguracji do każdego położenia wrzeciona można przyporządkować suport do rowkowania o wysokiej sztywności z jedną osią NC (X) oraz suport krzyżowy z dwiema osiami NC (X i Z). Są one rozmieszczone wokół każdego wrzeciona roboczego, tworząc kształt litery V, i dzięki temu pozwalają na użycie większej liczby narzędzi w tym samym czasie.

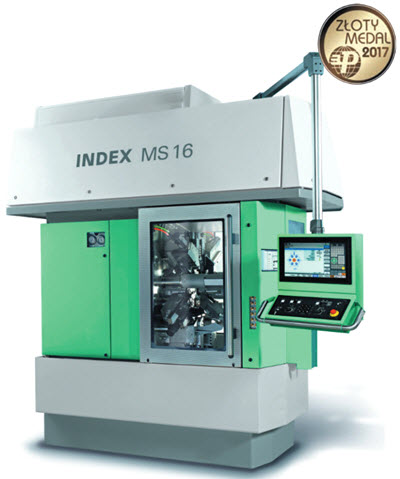

Rys. INDEX MS16C Plus



INDEX MS16C Plus stwarza bardzo szerokie możliwości produkcji w porównaniu z maszynami krzywkowymi – pozwala m.in. na: toczenie, wiercenie, w tym wiercenie głębokich otworów, dłutowanie, frezowanie i gwintowanie, a w przypadku zastosowania narzędzi obrotowych oraz osi C dla wrzecion roboczych – również na wiercenie poza osią, gwintowanie bez uchwytu kompensującego, wiercenie ukośne i poprzeczne, frezowanie konturowe i frezowanie obwiedniowe oraz toczenie zarysów wielobocznych. Maksymalna średnica obrabianego detalu wynosi ⌀22 mm.
