Zautomatyzowany optyczny system skanujący MetraSCAN 3D R-Series™



MetraSCAN to urządzenie zapewniające dokładne i szybkie pomiary w trybie automatycznym bezpośrednio na linii produkcyjnej. Rozwiązanie firmy CREAFORM opiera się na zrobotyzowanym skanerze 3D, wykorzystującym technologię laserową, pozwalającą na akwizycję danych o powierzchniach, które często są niemożliwe do zeskanowania za pomocą skanerów działających w oparciu o światło strukturalne. Superszybkie kamery gwarantują skanowanie z prędkością ok. 0,5 mln punktów na sekundę, a technologia HDR pozwala na jednoczesne skanowanie obiektów o różnym wykończeniu powierzchni czy kolorze. Zastosowanie optycznego urządzenia śledzącego o wysokiej częstotliwości kamer C-TRACK umożliwia precyzyjne obserwowanie skanera oraz skanowanego obiektu w trybie rzeczywistym. Dzięki temu zarówno skaner, jak i skanowany obiekt mogą się poruszać w trakcie procesu skanowania. System ma pyłoszczelną budowę, pozwalającą na jego zastosowanie w każdych warunkach produkcyjnych.

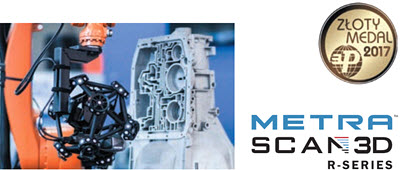

Rys. Zautomatyzowany optyczny system skanujący MetraSCAN 3D R-Series™



Najważniejsze cechy systemu MetraSCAN 3D R-Series™ to:

• najszybszy automatyczny system pomiarowy spośród systemów dostępnych na świecie;
• wysoka i stabilna dokładność zapewniona w rzeczywistych warunkach produkcyjnych, niewrażliwość na zakłócenia przemysłowe, np. na drgania lub zmiany natężenia oświetlenia;
• możliwość skanowania powierzchni refleksyjnych bez ich specjalnego przygotowania;
• brak konieczności sztywnego zamocowania mierzonej części – zarówno skaner, jak i mierzony obiekt mogą się poruszać;
• wizualizacja danych w czasie rzeczywistym;
• automatyczne generowanie raportów pomiarowych bezpośrednio po wykonaniu pomiaru;
• możliwość indywidualnego dostosowania aplikacji do wymagań klienta.
