Strona główna Kwiecień 2019 Symulacje wtryskiwania grubościennej wypraski z zastosowaniem programu Moldex3D *

Symulacje wtryskiwania grubościennej wypraski z zastosowaniem programu Moldex3D *

Simulations of thick-wall injection molding using the Moldex3D program

Maciej Heneczkowski, Gabriela Kopeć   |   08-04-2019

Mechanik nr 04/2019 - Przetwórstwo tworzyw sztucznych

STRESZCZENIE: W programie Moldex3D R15 przeprowadzono symulację przetwórstwa grubościennej kształtki metodą wtryskiwania standardowego (IM), wspomaganego gazem (GAIM) oraz mikroporującego (MuCell) dla dwóch typów tworzyw: ABS i POM. Uzyskane wyniki symulacji wtrysku technikami GAIM i MuCell wskazują na zdecydowane zmniejszenie masy wypraski i skrócenie czasu jej chłodzenia, a także na zmniejszenie jej skurczu objętościowego, paczenia i zapadnięć w porównaniu z wynikami symulacji IM.

SŁOWA KLUCZOWE: wtryskiwanie termoplastów, wtryskiwanie wspomagane gazem, wtryskiwanie mikroporujące, symulacja komputerowa, Moldex3D

ABSTRACT: Simulation of thick-walled part produced by standard injection molding (IM), gas-assisted injection molding (GAIM) and microcellular injection molding (MuCell) for two plastic types: ABS and POM using Moldex3D R15 software. It was found high reducing mass and reducing cooling times and decreasing sink mark, volumetric shrinkage and warpage deformations of parts analyzed by GAIM and MuCell compared to IM.

KEYWORDS: thermoplastic injection molding, gas assisted injection molding, microcellular injection molding, computer simulation, Moldex3D

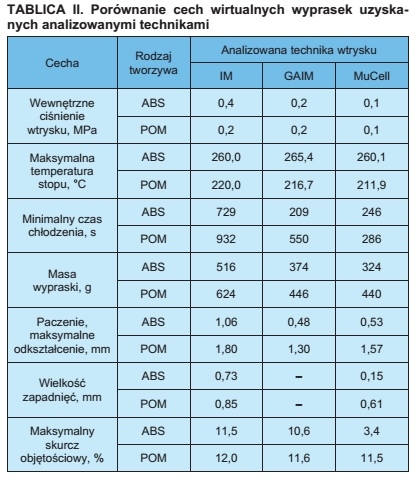

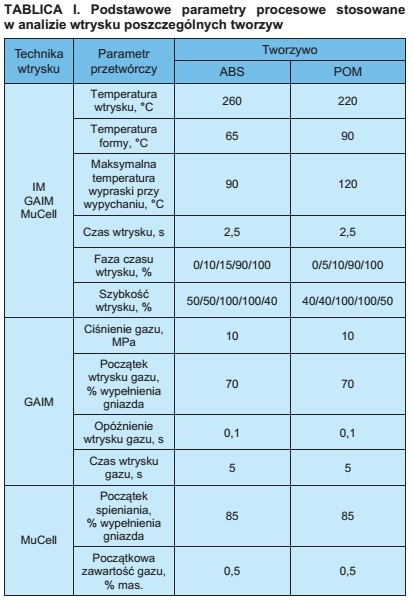

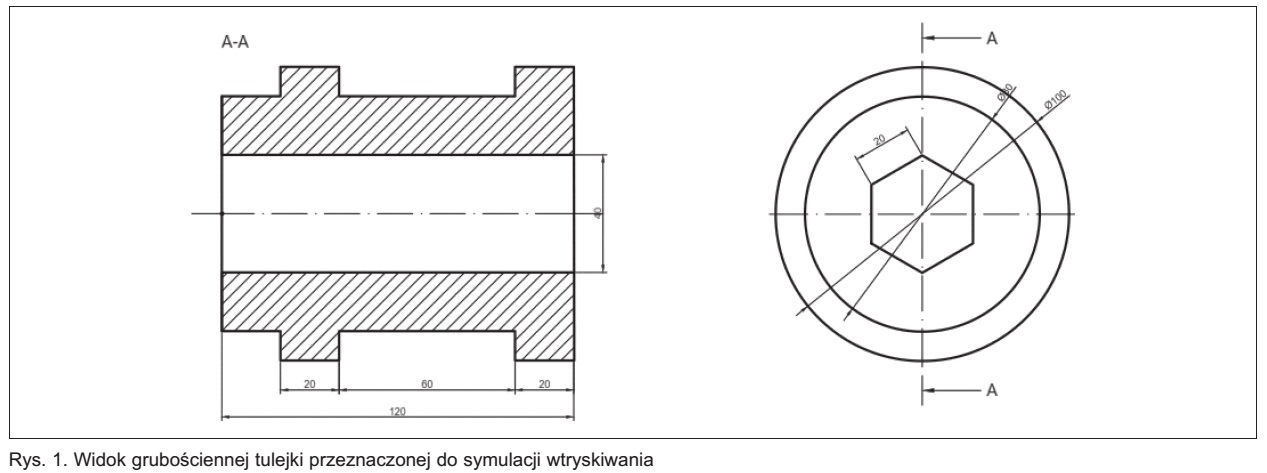

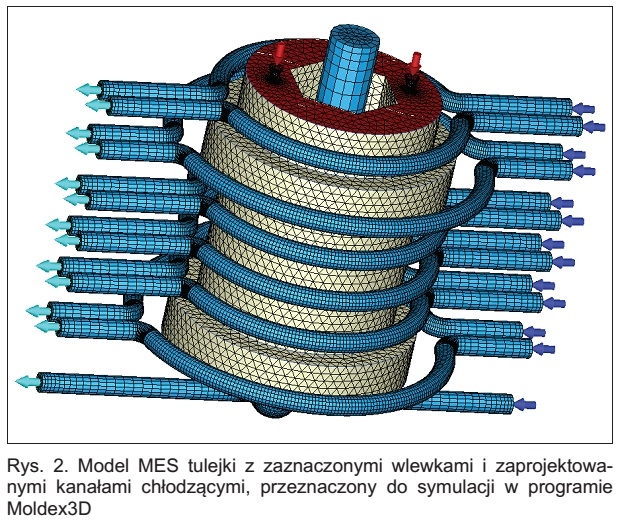

Galeria



BIBLIOGRAFIA / BIBLIOGRAPHY:

[1] Bociąga E. „Specjalne metody wtryskiwania tworzyw polimerowych”. Warszawa: Wydawnictwa Naukowo-Techniczne PWN-WNT, 2008.

[2] Bociąga E. „Niekonwencjonalne metody wtryskiwania”. Polimery. 50, 1 (2005): 10–19.

[3] Zawistowski H. „Teoria a praktyka procesu wtryskiwania tworzyw w szkoleniu inżynierów różnych specjalności”. Mechanik. 81, 4 (2008): 306–310.

[4] moldex3d.app.box.com/s/if06cvw26dcwg2yxbtejxsidpapgkhnw.

[5] moldex3d.com.pl.

[6] Heneczkowski M., Kawa M. „Optymalizacja wtrysku wspomaganego gazem z wykorzystaniem symulacji procesu w programie Autodesk Moldflow Insight”. Mechanik. 88, 4 (2015): 285–287.

[7] Stachowiak T., Jaruga T. “Structure of gas-assisted injection moulded parts”. Journal of Achievements in Materials and Manufacturing Engineering. 38 (2010): 139–144.

[8] Palutkiewicz P. „Symulacje komputerowe procesu wtryskiwania porującego”. Polimery. 60, 2 (2015): 132–143.

[9] Chen S.-C., Hu S.-Y., Jong W.R. “Integrated simulations of structural performance, molding process, and warpage for Gas-Assisted Injection-Molded Parts. III. Simulation of Cyclic, Transient Variations in Mold Wall Temperatures”. J. Appl. Polymer Sci. 71 (1999): 339–351.

[10] Parvez M.A., Ong N.S., Lam Y.C., Tor S.C. “Gas-assisted injection molding: the effect of process variables and gas channel geometry”. J. Mater. Proc. Technol. 121 (2002): 27–35.

[11] Gómez-Monterde J. et al. “Morphology and mechanical characterization of ABS foamed by microcellular injection molding”. Procedia Engineering. 132 (2015): 15–22.

[12] Dong G. i in. “The Cell Forming Process of Microcellular Injection-Molded Parts”. J. Appl. Polymer Sci. 131, 12 (2014): 1–11.

[13] Berger G.R. i in. “Rapid heat cycle molding, surface topography and visual appearance of injection molded parts”. SPE ANTEC, 2014, 1680–1685.

DOI: https://doi.org/10.17814/mechanik.2019.4.30



* Artykuł recenzowany



Pobierz plik / download

Maciej Heneczkowski, Gabriela Kopeć: Symulacje wtryskiwania grubościennej wypraski z zastosowaniem programu Moldex3D (Simulations of thick-wall injection molding using the Moldex3D program) (PDF, ~0,6 MB)
